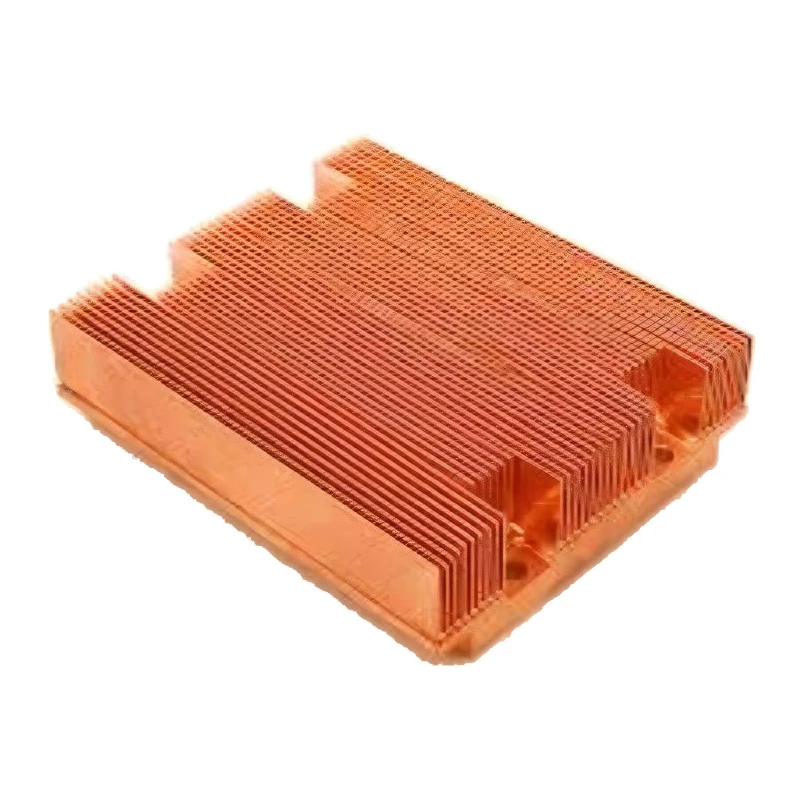

Molibdēna vara siltuma izlietne



Molibdēna -vara (Mo-Cu) siltuma izlietne ir metāla- kompozītmateriālu dzesēšanas risinājums, kas īpaši izstrādāts lieljaudas-elektroniskām ierīcēm. Tas nav vienkāršs metāla sakausējums; tā vietā tas veidojas pulvermetalurģijā, kur molibdēns (Mo) un varš (Cu) tiek mikroskopiski apvienoti, lai izveidotu unikālu "molibdēna karkasa - vara pildījuma" struktūru. Šī struktūra ģeniāli apvieno molibdēna zemo termiskās izplešanās koeficientu, augstas -temperatūras stabilitāti un lielisko vara siltumvadītspēju un elektrisko vadītspēju, efektīvi atrisinot pretrunu starp siltuma izkliedi un lielas -jaudas mikroshēmu termisko spriegumu.





1.Regulējams termiskās izplešanās koeficients

Vissvarīgākā MoCu Heat Sink īpašība ir regulējama termiskās izplešanās koeficients. Mainot molibdēna un vara attiecību, termiskās izplešanās koeficientu (CTE) var precīzi kontrolēt, nodrošinot labu termisko atbilstību ar keramikas substrātiem (piemēram, Al₂O₃, BeO) vai pusvadītāju mikroshēmām (piemēram, Si, GaAs, GaN). Molibdēna -vara siltuma izlietņu veiktspēja ar dažādām attiecībām atšķiras. Piemēram, Mo70Cu dzesētāja ar molibdēna saturu 70 ± 1 masas % blīvums ir aptuveni 9,8 g/cm³ un termiskās izplešanās koeficients aptuveni 9,1 ppm/K, un siltumvadītspēja ir robežās no 170 - 200 W/m·K; Mo60Cu dzesētāja ar molibdēna saturu 60 ± 1 masas % blīvums ir aptuveni 9,66 g/cm³ un termiskās izplešanās koeficients aptuveni 10,3 ppm/K, ar siltumvadītspēju no 210 - 250 W/m·K utt.



2.Augsta siltumvadītspēja

Molibdēna -vara siltuma izlietnē varš veido nepārtrauktu tīkla struktūru, nodrošinot ātru siltuma vadīšanas ceļu. Tā siltumvadītspēja ir daudz augstāka nekā tradicionālajiem pusvadītāju materiāliem, kas ļauj ātri izkliedēt vietējo karsto punktu radīto siltumu uz visu substrātu, efektīvi uzlabojot siltuma izkliedes efektivitāti.



3. Izcila augstas-temperatūras izturība un uzticamība

Molibdēna augstā kušanas temperatūra ļauj molibdēna vara dzesētājiem saglabāt struktūras stabilitāti un mehānisko izturību augstas{0}}temperatūras vidēs, kas ir ļoti svarīgi iekārtām, kas darbojas skarbos apstākļos (piemēram, kosmosā). Turklāt tā augstā cietība un nodilumizturība nodrošina uzticamību iepakošanas un ilgstošas{2}}lietošanas laikā.



4. Nozīmīga svara samazināšanas priekšrocība

Salīdzinot ar volframa-vara (W-Cu) siltuma izlietnēm ar līdzīgu veiktspēju, molibdēna-vara radiatoru blīvums ir par aptuveni 40% mazāks. Tādās jomās kā aviācija, satelītu sakari un mikroviļņu iepakošana, kur svara jutīgums rada bažas, molibdēna -vara radiatori piedāvā ievērojamas priekšrocības, palīdzot samazināt kopējo aprīkojuma svaru un uzlabot aprīkojuma veiktspēju.







1. Lieljaudas{1}}pusvadītāju ierīces

Molibdēna -vara dzesētāji (MoCu radiatori) tiek plaši izmantoti kā siltuma izlietnes un termiskās bāzes izolētiem bipolāriem tranzistoriem (IGBT), lieljaudas LED, radiofrekvences (RF) un mikroviļņu strāvas caurulēm. Tie var efektīvi samazināt savienojuma temperatūru, pagarināt ierīces kalpošanas laiku un nodrošināt stabilu lieljaudas-pusvadītāju ierīču darbību.



2. Kosmoss un aizsardzība

Sistēmu, piemēram, kosmosa kuģu elektronisko iekārtu, satelītu sakaru antenu un gaisa fāzētu bloku radaru siltuma pārvaldībā, molibdēna -vara dzesētājiem ir izšķiroša nozīme. To vieglais raksturs, augstā uzticamība un atbilstošie termiskās izplešanās raksturlielumi ar mikroshēmām padara tos par neaizstājamiem siltuma pārvaldības materiāliem šajās jomās, nodrošinot normālu iekārtu darbību sarežģītās vidēs.



3. Advanced Packaging un mikroelektronika

3D iepakojumā un sistēmas -iepakojumā- (SiP) molibdēna-vara dzesētāji var kalpot kā iepakojuma pārsegi, starpposma vai mikroshēmu montāžas substrāti, nodrošinot mehānisku atbalstu un siltuma vadīšanas ceļus sakrautām mikroshēmām. Tā kā mikroshēmu integrācijas blīvums turpina pieaugt, tieša molibdēna -vara siltumnesēju izgatavošana mikrosiltuma izkliedēšanas struktūrās (piemēram, mikrokanālos) ir kļuvusi par visprogresīvāko pētniecības virzienu.



4. Chip-līmeņa mikrokanālu dzesēšana

Jaunākā pētniecības tendence ir izmantot pašu molibdēna{0}}vara radiatoru kā mikrokanālu dzesētāja galveno korpusu. Tā kā tā termiskā izplešanās atbilst mikroshēmai, mikro-milimetra-izmēra kanālus var tieši apstrādāt uz dzesētāja, ļaujot dzesēšanas šķidrumam (piemēram, dejonizētam ūdenim) plūst virs mikroshēmas tuvumā viršanas siltuma apmaiņai. Eksperimenti ir parādījuši, ka šis "čipu proksimālās dzesēšanas" dizains var ievērojami uzlabot dzesēšanas efektivitāti un efektīvi tikt galā ar ārkārtēju siltuma plūsmas blīvumu, kas pārsniedz 1000 W/cm².







Parametrs	Specifikācija / diapazons
Materiāla veids	Molibdēna vara siltuma izlietne
Ražošanas process	Pulvermetalurģija / vara infiltrācija
Sastāvs (cu saturs)	10%–30% (pielāgojams)
Kopējās atzīmes	Mo70Cu30 / Mo80Cu20 / Mo90Cu10
Blīvums	9,4 – 9,8 g/cm³
Siltumvadītspēja	160 – 220 W/m·K
Termiskās izplešanās koeficients (CTE)	6,5–8,5 × 10⁻⁶ /K (25–300 grādi)
Elektriskā vadītspēja	Lielāks vai vienāds ar 30% IACS
Īpatnējais siltums	~250 J/kg·K
Darba temperatūra	Līdz 500 grādiem +
Kušanas punkts	>2600 grādi (Mo matrica)
Cietība	150-220 HB
Virsmas apdare	Pulēts / slīpēts / mehāniski apstrādāts
Virsmas raupjums	Ra 0,8–3,2 μm (pielāgojams)
Pārklājuma iespējas	Ir pieejams Ni / Au / Ag pārklājums
Izmēru tolerance	±0,01 mm (pieejama precīza apstrāde)
Pieejamās veidlapas	Plāksne / loksnes / bloki / atloki / pielāgotas detaļas
Standarta izmēri	Pielāgots katram zīmējumam
Pievienošanās metodes	Lodēšana / Lodēšana / Mehāniskais stiprinājums
Iepakojums	Vakuuma aizzīmogots / Eksporta standarta koka korpuss
